SSJB型压盖式伸缩接头

    勿忘昨天苦难,无愧今天使命,不负明天梦想!在智造业进入到智能化的今天,工匠精神并不过时,它的本质是自发专心致志地做事。巩义市鑫业供水材料有限公司多年来兢兢业业、心无旁骛,坚守在工矿、化工能源电力、造纸企业给排水管道领域,在SSJB型压盖式伸缩接头等产品上一点点打磨“匠师”级人才!百年中国梦,而今从头越!!鑫业人愿与朋友携手共同实现伟大中国梦!

SSJB型压盖式伸缩接头
SSJB型压盖式伸缩接头

SSJB型压盖式伸缩接头,适用于两边与管子插接,勿需焊接,结构合理,密封可靠,安装快速方便。

产品简介:

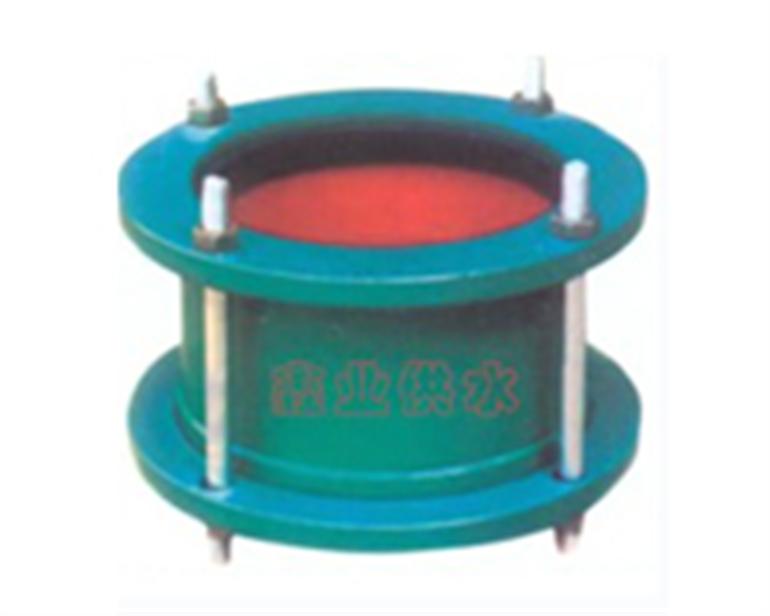

    SSJB(AY)压盖式松套伸缩接头该产品适用于两边与管道法兰连接、勿需焊接,结构合理,密封性能好,安装快速方便。压盖式松套伸缩接头是在松套伸缩接头原有性能的基础上,增设限位装置,在压盖式松套伸缩接头*伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩,一旦超过压盖式松套伸缩接头*伸缩量,就起到限位,这样就有效的确保压盖式松套伸缩接头管道的*运行,特别适用于有震动或有一定斜度及在拐弯的管路中的选择。
【产品名称】:SSJB(AY)压盖式松套伸缩接头(AY压盖松套补偿接头)
【产品别名】:压盖式松套伸缩器、SSJB压盖伸缩补偿器、压盖限位伸缩器
【产品规格】:DN50-DN4000
【产品压力】:0.6-2.5MPa

【适用范围】:弱酸、弱碱、弱腐蚀类、油、热水、冷水等。
【产品材质】:碳钢,不锈钢
【产品颜色】:蓝色,可根据客户要求调色
【工作温度】:-40度至180度


产品优势:
    SSJB(AY)压盖式松套伸缩接头优点:安装方便快捷、无需焊接。能够通过压盖与本体的相互挤压,造成密封圈的变形从而实现在补偿管道轴向位移的同时保证管道线路的高度密封。并且由于它采用的是柔性连接,能够大大降低管道线路的振动和噪音的影响。SSJB(AY)压盖式松套伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。


产品特点:
1、能够实现管道线路轴向位移的补偿。并且单从结构上讲它的伸缩量会是松套伸缩接头的两倍,具有更大的轴向补偿量。
2、在一定程度上降振减噪,保护管道。
3、结构简单,安装方便,易于维护和保养。


技术参数列表

序号
名称
数量
材料
1
压盖
2
QT400-15、Q235A、ZG230-450、1Cr13、20
2
套筒
1
Q235A、20、16Mn、1Cr18Ni9Ti
3
密封圈
2
NBR、CR、FPM、NR
4
螺柱
n
Q235A、35、1Cr18Ni9Ti
5
螺母
n
Q235A、20、1Cr18Ni9Ti

型号规格

公称通径

管子外径
外形尺寸
n-Th.
短型
长型
D

0.25-1.6
MPa

2.5-6.4
MPa
L1
L
L1
L
65
76
120

148
180
208
155
4-M12
4-M12
80
89
165
100
108
190
4-M16
114
195
125
140
225
150
159
160
220
245
4-M16
6-M16
168
255
200
219
310
225
245
335
250
273
163
223
375
6-M20
8-M20
300
325
160
213
220
273
440
10-M20




350
355
470
8-M20
377
490
400
406
520
426
540
450
457
570
10-M20
12-M20
480
590
500
508
625
530
645
600
610
730
630
750
700
720
850
12-M20
14-M20
800
820
230



295
290

335
965
12-M24
16-M24
900
920
1065
14-M24
18-M24
1000
1020
1165
1200
1220
1365
16-M24
20-M24
1400
1420
310
370




1590
18-M27
24-M27
1500
1520
1690
1600
1620
1795
20-M27
28-M27
1800
1820
2000
22-M27
30-M30
2000
2020
2200
24-M27
32-M30
2200
2220
320
380
2420
26-M30


2400
2420
2635
28-M30

 注:其他型号请咨询。
