产品简介：

    巩义市鑫业供水材料有限公司生产的横向大拉杆波纹补偿器可以补偿弯曲管段的横向位移和量值不大的角位移，大拉杆波纹补偿器通常不用来补偿角位移。大拉杆波纹补偿器由接管、二个波纹管以及大拉杆等零件构成。大拉杆波纹补偿器能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动，同时大拉杆波纹补偿器的拉杆还具有承受内压推力能力。

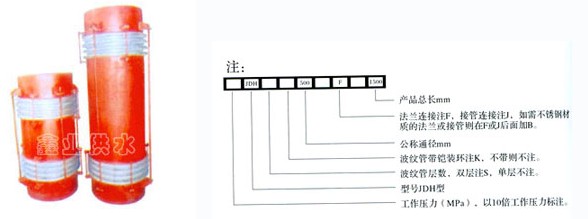

【产品名称】：JDH型大拉杆横向波纹补偿器

【产品别名】：横向波纹补偿器，大拉杆波纹补偿器、波纹补偿器

【产品规格】：【DN100mm-DN1000mm】

【产品压力】：0.25-2.5MPa

【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】

【产品材质】：碳钢，球墨铸铁，不锈钢.

【产品颜色】：蓝色，可根据客户要求调色.

【工作温度】：-40度至80度

鑫业横向大拉杆波纹补偿器用途：
    鑫业横向大拉杆波纹补偿器可以补偿弯曲管道的横向位移和角位移。

鑫业横向大拉杆波纹补偿器对支座作用力的计算：
    1、法兰连接；
    2、接管连接    横向弹力： Fy=Ky·Y 　弯矩：M=Fy·L
    式 中： Ky-横向刚度 N/mm 　Y-横向实际位移（变形量）mm
    L-管架到补偿器中点的距离 m。

鑫业横向大拉杆波纹补偿器参数：
    工作温度≤420℃疲劳寿命1500次。

注：通径超过ф1000的大拉杆横向型补偿器请提供相应的参数，如需法兰连接按照JB81-59标准，可根据用户或其它标准供货。

订货须知：
1、客户对产品有特殊要求，须在订货合同中提供以下说明：
1）、结构长度；
2）、连接形式；
3）、公称直径、全通径、缩径、管道尺寸；
4）、用介质及温度、压力范围；
5）、实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、我公司可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
