产品简介：

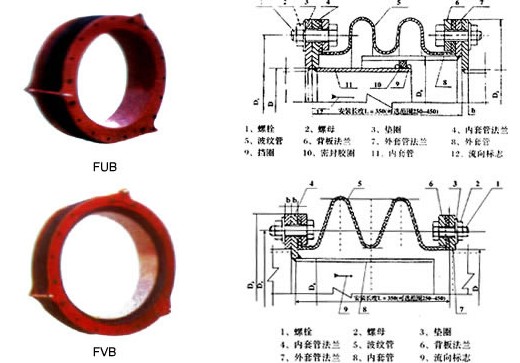

该系列产品分为FDZ、FVB、FUB、XB四种型号，由橡胶和橡胶一纤维织物复合材料、钢制法兰、套筒、保温隔热材料组成，主要用于各种风机、风管之间的柔性连接，其功能是减震、降噪、密封、耐介质、便于位移和安装，是环境保护领域中一种很 为理想的减震、降噪、消烟除尘的*配套件。
二.产品特性：
1、橡胶和纤维织物具有良好的反复位移(变化)还原性，能在较小尺寸范围内提供较大的多维方向补偿，能较好的消除各种管道安装连接时产 生的多向误差。
2、橡胶和纤维织具有优越的吸声隔震功能，能有效的减少和消除锅炉、风机等系统品声和震动的传递。
3、橡胶和纤维织无力的传递损耗，减少了设计程序，无需增加其它辅助设施。
4、橡胶和纤维织及隔热材料具有较高耐热和耐腐蚀性能，不生锈，减少维修费用。
5、橡胶和纤维织具有优异的气密性和柔顺性、能保证输送介质无泄漏和反复位移后恢复原状。
三.安装简要说明：
1、安装长度由用户在设计中选定，订货时未注明者按L=350mm的供货。
2、表中重量按一般安装长度L=350mm计算。
3、接头中间有支撑架，支撑架在安装前应保持不脱，待螺栓上紧后将其全部打掉，以保证安装合理，使其各项物理机械性能真切起到作用
4、各规格安装尺寸公差应符合下表 |
| 产品性能技术指标 |
|
技术性能
|
FVB
|
FUB
|
|
补偿长度
|
±100mm
|
±90mm
|
|
工作压力
|
≤4500pa
|
≤4500pa
|
|
温度范围
|
-40℃-300℃
|
-40℃-300℃
|
|
安装长度
|
300-450mm
|
300-450mm
|
|
拉伸长度变化率
|
≤15%
|
≤15%
|
|
两端支架间距之和
|
|
≤50m
|
|
两端滑动支架间距
|
|
2-4m
|
|
胶料性能
|
|
|
|
拉伸强度
|
≥12MPa
|
≥12MPa
|
|
扯断伸长率
|
≥300%
|
≥300%
|
|
扯断长远变形
|
≤25%
|
≤25%
|
|
硬度
|
58±3°
|
58±3°
|
|
热空气考化
|
70℃×72h
|
70℃×72h
|
|
扯断伸长变化率
|
≥20%
|
≥20%
|
|
| FUB型风道橡胶补偿器连接尺寸 |
|
型号
（mm）
|
管外径D
|
D1
|
D2
|
D3
|
法兰厚度mm
|
连接螺栓数量n×ΦM
|
重量kg
|
|
FUB800
|
812
|
950
|
1000
|
850
|
8
|
24×M22
|
184.6
|
|
FUB900
|
912
|
1050
|
1100
|
950
|
203.6
|
|
FUB1000
|
1012
|
1150
|
1200
|
1052
|
10
|
30×M22
|
221.9
|
|
FUB1100
|
1112
|
1250
|
1300
|
1152
|
240.7
|
|
FUB1200
|
1212
|
1350
|
1400
|
1252
|
259.5
|
|
FUB1300
|
1312
|
1450
|
1500
|
1352
|
278.3
|
|
FUB1400
|
1412
|
1550
|
1600
|
1452
|
30×M22
|
357.3
|
|
FUB1500
|
1512
|
1650
|
1700
|
1552
|
36×M22
|
391.2
|
|
FUB1600
|
1614
|
1750
|
1800
|
1654
|
10
|
426.3
|
|
FUB1700
|
1714
|
1850
|
1900
|
1754
|
449.7
|
|
FUB1800
|
1814
|
1950
|
2000
|
1854
|
44×M22
|
481.0
|
|
FUB1900
|
1914
|
2050
|
2120
|
1954
|
533.4
|
|
FUB2000
|
2016
|
2170
|
2240
|
2056
|
619.9
|
|
FUB2100
|
2116
|
2270
|
2340
|
2156
|
12
|
54×M30
|
753.3
|
|
FUB2200
|
2216
|
2370
|
2440
|
2256
|
785.3
|
|
FUB2300
|
2316
|
2470
|
2450
|
2356
|
817.2
|
|
FUB2400
|
2416
|
2570
|
2640
|
2456
|
849.2
|
|
FUB2500
|
2516
|
2670
|
2740
|
2556
|
881.2
|
|
FUB2600
|
2616
|
2770
|
2840
|
2656
|
14
|
64×M30
|
913.2
|
|
FUB2800
|
2816
|
2970
|
3040
|
2856
|
986.5
|
|
FUB3000
|
3016
|
3170
|
3240
|
3056
|
1050.5
|
|
FUB3200
|
3216
|
3370
|
3440
|
3256
|
1114.6
|
|
| FVB型风道橡胶补偿器连接尺寸 |
|
型号（mm）
|
管外径D
|
D1
|
D2
|
D3
|
b
|
连接螺栓数量n×ΦM
|
重量kg
|
|
FVB500
|
529
|
600
|
640
|
469
|
8
|
16×M16
|
89.8
|
|
FVB600
|
630
|
705
|
755
|
570
|
114.6
|
|
FVB700
|
720
|
810
|
860
|
660
|
18×M16
|
134.8
|
|
FVB800
|
820
|
920
|
975
|
760
|
18×M20
|
192.0
|
|
FVB900
|
920
|
1020
|
1075
|
860
|
20×M20
|
213.8
|
|
FVB1000
|
1020
|
1120
|
1175
|
960
|
24×M20
|
241.6
|
|
FVB1100
|
1120
|
1220
|
1275
|
1060
|
10
|
263.0
|
|
FVB1200
|
1220
|
1320
|
1375
|
1160
|
30×M22
|
312.6
|
|
FVB1300
|
1320
|
1420
|
1475
|
1260
|
335.0
|
|
FVB1400
|
1420
|
1520
|
1575
|
1360
|
36×M22
|
369.6
|
|
FVB1500
|
1520
|
1630
|
1685
|
1440
|
36×M22
|
349.4
|
|
FVB1600
|
1620
|
1730
|
1785
|
1540
|
477.5
|
|
FVB1700
|
1720
|
1830
|
1885
|
1640
|
44×M22
|
515.9
|
|
FVB1800
|
1820
|
1930
|
1985
|
1740
|
536.0
|
|
FVB1900
|
1920
|
2030
|
2085
|
1840
|
565.2
|
|
FVB2000
|
2020
|
2130
|
2185
|
1940
|
12
|
44×M27
|
725.2
|
|
FVB2200
|
2220
|
2340
|
2410
|
2140
|
50×M27
|
881.8
|
|
FVB2400
|
2420
|
2540
|
2610
|
2340
|
14
|
54×M27
|
935.0
|
|
FVB2500
|
2520
|
2640
|
2710
|
2440
|
56×M30
|
1057.5
|
|
FVB2600
|
2620
|
2760
|
2810
|
2540
|
58×M30
|
1098.4
|
|
FVB2800
|
2820
|
2960
|
3030
|
2740
|
60×M30
|
1260.9
|
|
FVB3000
|
2030
|
3160
|
3230
|
2940
|
64×M30
|
1347.8
|
|
FVB3200
|
3220
|
3360
|
3430
|
3140
|
72×M30
|
1441.5
|
|
